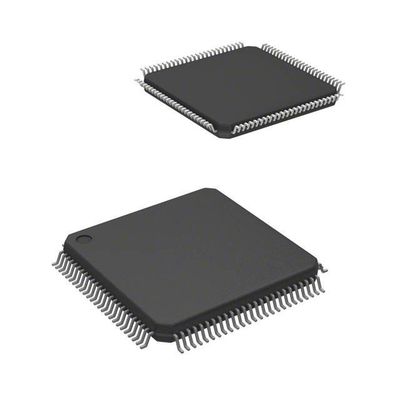

LCMXO256C-3TN100C MachXO Field Programmable Gate Array (FPGA) IC 78 256 100-LQFP
Τύπος | Περιγραφή |
Κατηγορία | Συμπλέκτες (IC) |
Ενσωματωμένο | |
FPGA (Field Programmable Gate Array) | |
Δρ. | Η εταιρεία Lattice Semiconductor |
Σειρά | MachXO |
Συσκευή | Τραπέζι |
Αριθμός LAB/CLB | 32 |
Αριθμός λογικών στοιχείων/τμημάτων | 256 |
Αριθμός εισόδων/εξόδων | 78 |
Πρόσθετη τάση | 1.71V ~ 3.465V |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Θερμοκρασία λειτουργίας | 0 °C ~ 85 °C (TJ) |
Πακέτο / Κουτί | 100-LQFP |
Πακέτο συσκευής του προμηθευτή | 100 TQFP (14x14) |
Αριθμός βασικού προϊόντος | LCMXO256 |
ΧαρακτηριστικάΑξιολόγηση των επιπτώσεων
• Μη πτητική, απεριόριστα αναδιαμορφώσιμη
• Άμεση ενεργοποίηση ∙ ενεργοποιείται σε μικροδευτερόλεπτα
• Ένα μόνο τσιπ, χωρίς να απαιτείται εξωτερική μνήμη διαμόρφωσης
• Εξαιρετική ασφάλεια σχεδιασμού, χωρίς διακοπή ροής bits
• Επαναδιαμορφώστε τη λογική βασισμένη στην SRAM σε χιλιοστά του δευτερολέπτου
• SRAM και μη πτητική μνήμη προγραμματιζόμενη μέσω θύρας JTAG
• Υποστηρίζει το προγραμματισμό υποβάθρου μη πτητικής μνήμης
• Κατάσταση ύπνου
• Επιτρέπει μείωση στατικού ρεύματος έως και 100 φορές
• Μεταμόρφωση TransFRTM (TFR)
• Ενημέρωση λογικής στο πεδίο ενόσω λειτουργεί το σύστημα
• Υψηλή πυκνότητα εισόδου/εξόδου σε λογική
• 256 έως 2280 LUT4
• 73 έως 271 I/O με εκτεταμένες επιλογές πακέτων
• Υποστηριζόμενη μετανάστευση πυκνότητας
• Χωρίς μόλυβδο/συμμορφούμενες με το RoHS συσκευασίες
• Ενσωματωμένη και κατανεμημένη μνήμη
• Μέχρι 27.6 Kbits sysMEMTM Embedded Block RAM
• Μέχρι 7,7 Kbits κατανεμημένη μνήμη RAM
• Ειδική λογική ελέγχου FIFO
• Ευέλικτος αποθηκευτικός χώρος I/O
• Το προγραμματιζόμενο buffer sysIOTM υποστηρίζει ένα ευρύ φάσμα διεπαφών:
• LVCMOS 3.3/ 2.5/ 1.8/ 1.5/ 1.2
️ • LVTTL
∆ • ΕΤΠ
∆ημοσιονομική βάση για την εκτίμηση των επιβατών
• PLLs sysCLOCKTM
• Μέχρι δύο αναλογικά PLL ανά συσκευή
• Πολλαπλασιασμός, διαίρεση και μετατόπιση φάσης του ρολογιού
• Υποστήριξη σε επίπεδο συστήματος
• Πρότυπο IEEE 1149.1 Χωριακή σάρωση
• Ενσωματωμένος ταλαντωτής
• Οι συσκευές λειτουργούν με παροχή ισχύος 3,3V, 2,5V, 1,8V ή 1,2V
• Προγραμματισμός στο σύστημα που συμμορφώνεται με το πρότυπο IEEE 1532
ΠεριγραφέςΑξιολόγηση των επιπτώσεων
Το MachXO είναι βελτιστοποιημένο για να ανταποκρίνεται στις απαιτήσεις των εφαρμογών που αντιμετωπίζονται παραδοσιακά από τα CPLD και τα χαμηλά
Οι εν λόγω συσκευές είναι εξοπλισμένες με τη δυνατότητα να χρησιμοποιούν τη λογική κόλλας, τη γέφυρα λεωφορείου, τη διασύνδεση λεωφορείου, τον έλεγχο ενεργοποίησης και τη λογική ελέγχου.
συγκεντρώνουν τα καλύτερα χαρακτηριστικά των συσκευών CPLD και FPGA σε ένα μόνο τσιπ.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΑξιολόγηση των επιπτώσεων
ΑΤΡΙΒΟΥΤ | Περιγραφή |
Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
Το καθεστώς REACH | REACH Μη επηρεασμένη |
Εθνική Εθνική Εταιρεία | EAR99 |
HTSUS | 8542.39.0001 |
