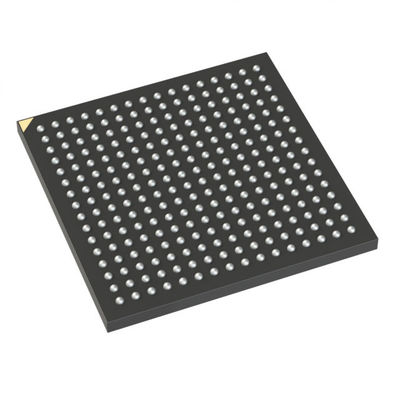

LCMXO2-4000HE-4BG256C Πεδίο Προγραμματίσιμη Πύλη IC 206 94208 4320 256-LFBGA
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Ενσωματωμένο | |
| FPGA (Field Programmable Gate Array) | |
| Δρ. | Η εταιρεία Lattice Semiconductor |
| Σειρά | MachXO2 |
| Συσκευή | Τραπέζι |
| Αριθμός LAB/CLB | 540 |
| Αριθμός λογικών στοιχείων/τμημάτων | 4320 |
| Συνολικά Μπιτ RAM | 94208 |
| Αριθμός εισόδων/εξόδων | 206 |
| Πρόσθετη τάση | 1.14V ~ 1.26V |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Θερμοκρασία λειτουργίας | 0 °C ~ 85 °C (TJ) |
| Πακέτο / Κουτί | 256-LFBGA |
| Πακέτο συσκευής του προμηθευτή | 256-CABGA (14x14) |
| Αριθμός βασικού προϊόντος | LCMXO2-4000 |
ΧαρακτηριστικάΔοκιμαστικό υλικό
• Μη πτητική, απεριόριστα αναδιαμορφώσιμη
• Άμεση ενεργοποίηση ∙ ενεργοποιείται σε μικροδευτερόλεπτα
• Μία λύση με ένα μόνο τσιπ
• Προγραμματισμό μέσω JTAG, SPI ή I2C
• Υποστηρίζει το προγραμματισμό υποβάθρου μη πτητικής μνήμης
• Προαιρετική διπλή εκκίνηση με εξωτερική μνήμη SPI
• Μεταμόρφωση TransFRTM
• Ενημέρωση λογικής στο πεδίο ενόσω λειτουργεί το σύστημα
• Ενισχυμένη υποστήριξη σε επίπεδο συστήματος
• Εναλλακτικές λειτουργίες: SPI, I2C, χρονόμετρος/μετρητής
• Οσκιλητής στο τσιπ με ακρίβεια 5,5%
• Μοναδικό TraceID για την παρακολούθηση του συστήματος
• Τρόπος προγραμματισμού μιας φοράς (OTP)
• Μία μονάδα τροφοδοσίας με εκτεταμένο εύρος λειτουργίας
• Σκανάρισμα ορίων του προτύπου IEEE 1149.1
• Προγραμματισμός στο σύστημα που συμμορφώνεται με το πρότυπο IEEE 1532
• Υποστήριξη I/O για θερμή πρίζα
• Διαφορετική τερματισμός στο τσιπ
• Προγραμματισμένη λειτουργία άνω-κάτω
• Ευέλικτη ρολόι στο τσιπ
• Οκτώ βασικά ρολόγια
• Μέχρι δύο ρολόγια άκρων για υψηλής ταχύτητας διεπαφές I/O (μόνο πάνω και κάτω)
• Μέχρι δύο αναλογικά PLL ανά συσκευή με σύνθεση κλάσματικής n συχνότητας
∆ ευρύ φάσμα συχνοτήτων εισόδου (7 MHz έως 400 MHz)
ΠεριγραφέςΔοκιμαστικό υλικό
Τα MachXO2 PLDs είναι διαθέσιμα σε ένα ευρύ φάσμα προηγμένων συσκευασιών χωρίς αλογόντα που κυμαίνονται από το διαστημικό
Οι συσκευές MachXO2 υποστηρίζουν τη μετακίνηση πυκνότητας
Πίνακας 1-1 δείχνει τις πυκνότητες LUT, τις επιλογές δέσμης και I/O, μαζί με άλλες βασικές
παραμέτρους.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΔοκιμαστικό υλικό
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | 3Α991Δ |
| HTSUS | 8542.39.0001 |
