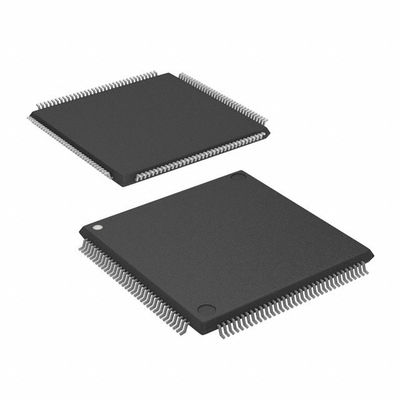

LCMXO2-2000HC-4TG144C Τσιπ ολοκληρωμένου κυκλώματος FPGA 111 I/O 144TQFP

LCMXO2-2000HC-4TG144C Τσιπ ολοκληρωμένου κυκλώματος FPGA 111 I/O 144TQFP

ΧαρακτηριστικάΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ

• Μνήμη Flash χρήστη στο τσιπ
• Μέχρι 256 kbits Flash μνήμης χρήστη
• 100.000 κύκλοι εγγραφής
• Πρόσβαση μέσω των διεπαφών WISHBONE, SPI, I2C και JTAG
• Μπορεί να χρησιμοποιηθεί ως PROM ή ως μνήμη Flash
• Προετοιμασμένη συγχρονική είσοδος/έξοδος
• Μητρώα DDR σε κυψέλες I/O
• Ειδική λογική ταχυτήτων
• 7:1 Προετοιμασία για Ε/Ε οθόνης
• Γενικά DDR, DDRX2, DDRX4
• Ειδική μνήμη DDR/DDR2/LPDDR με υποστήριξη DQS
• Υψηλής απόδοσης, ευέλικτος αποθηκευτικός μηχανισμός I/O
• Το προγραμματιζόμενο buffer sysIOTM υποστηρίζει ένα ευρύ φάσμα διεπαφών:
∆ LVCMOS 3.3/2.5/1.8/1.5/1.2
∆ΕΔΕΠ
∆ΕΠ
∆ιακομιστής:
¢ SSTL 25/18
∆ HSTL 18
Πληροφορίες για την ενεργοποίηση του Schmitt, ύστερεση έως 0,5 V
• Υποστήριξη I/O για θερμή πρίζα
• Διαφορετική τερματισμός στο τσιπ
• Προγραμματισμένη λειτουργία άνω-κάτω
• Ευέλικτη ρολόι στο τσιπ
• Οκτώ βασικά ρολόγια
• Μέχρι δύο ρολόγια άκρων για υψηλής ταχύτητας διεπαφές I/O (μόνο πάνω και κάτω)
• Μέχρι δύο αναλογικά PLL ανά συσκευή με σύνθεση κλάσματικής n συχνότητας
∆ ευρύ φάσμα συχνοτήτων εισόδου (7 MHz έως 400 MHz)
• Μη πτητική, απεριόριστα αναδιαμορφώσιμη
• Άμεση ενεργοποίηση ∙ ενεργοποιείται σε μικροδευτερόλεπτα
• Μία λύση με ένα μόνο τσιπ
• Προγραμματισμό μέσω JTAG, SPI ή I2C
• Υποστηρίζει το προγραμματισμό υποβάθρου μη πτητικής μνήμης
• Προαιρετική διπλή εκκίνηση με εξωτερική μνήμη SPI
• Μεταμόρφωση TransFRTM
• Ενημέρωση λογικής στο πεδίο ενόσω λειτουργεί το σύστημα
• Ενισχυμένη υποστήριξη σε επίπεδο συστήματος
• Εναλλακτικές λειτουργίες: SPI, I2C, χρονόμετρος/μετρητής
• Οσκιλητής στο τσιπ με ακρίβεια 5,5%
• Μοναδικό TraceID για την παρακολούθηση του συστήματος
• Τρόπος προγραμματισμού μιας φοράς (OTP)
• Μία μονάδα τροφοδοσίας με εκτεταμένο εύρος λειτουργίας
• Σκανάρισμα ορίων του προτύπου IEEE 1149.1
• Προγραμματισμός στο σύστημα που συμμορφώνεται με το πρότυπο IEEE 1532

ΠεριγραφέςΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ

Κάθε συσκευή της οικογένειας έχει μια θύρα JTAG που υποστηρίζει τον προγραμματισμό και τη διαμόρφωση της συσκευής, καθώς και
Οι συσκευές MachXO2 είναι διαθέσιμες για λειτουργία από πηγές 3,3 V, 2,5 V και 1,2 V, παρέχοντας εύκολη ενσωμάτωση στο συνολικό σύστημα.
