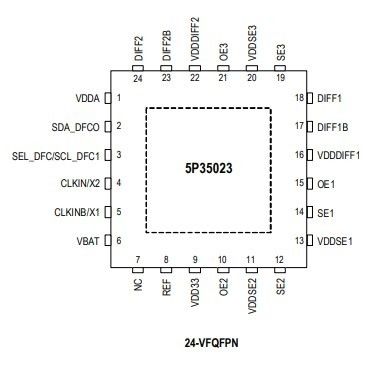

5P35023B-155NLGI8 Ρολόι/Χρονολόγηση ολοκληρωμένο κύκλωμα IC CLOCK GENERATOR 24QFN
Τύπος | Περιγραφή |
Κατηγορία | Συμπλέκτες (IC) |
Χρονοδιάγραμμα/Χρονοδιάγραμμα | |
Μηχανές παραγωγής ρολογιών, PLL, συνθέτες συχνοτήτων | |
Κατασκευαστής | Εταιρεία Renesas Electronics |
Σειρά | * |
Συσκευή | Ταινία και τροχό (TR) |
Κατάσταση τμήματος | Ενεργός |
Αριθμός βασικού προϊόντος | 5P35023 |
Χαρακτηριστικά5P35023B-155NLGI8
▪ Διαμορφώσιμη λειτουργία πιν OE ως λειτουργία ελέγχου OE, PD#, PPS ή DFC
▪ Διαμορφώσιμο πλάτος ζώνης PLL· ελαχιστοποιεί τις κορυφές του jitter
▪ PPS: Προληπτικές λειτουργίες εξοικονόμησης ενέργειας εξοικονομούν ενέργεια κατά τη λειτουργία απενεργοποίησης της τελικής συσκευής
▪ PPB: Η λειτουργία εξισορρόπησης ισχύος επιτρέπει ελάχιστη κατανάλωση ενέργειας με βάση τις απαιτούμενες επιδόσεις
▪ DFC: Δυναμικός έλεγχος συχνότητας επιτρέπει στον χρήστη να αλλάζει δυναμικά μεταξύ και έως και 4 διαφορετικών συχνοτήτων ομαλά
▪ Δύο PLLs υποστηρίζουν ανεξάρτητα ρολόγια εύρους φάσματος για να μειώσουν το σύστημα EMI
▪ Αποθήκευση της διαμόρφωσης χρήστη στη μνήμη OTP
▪ Διασύνδεση I^2 C
▪ Διατίθεται σε κατηγορία θερμοκρασίας αυτοκινήτων 2 (-40°C έως +105°C) ή βιομηχανικών (-40° έως +85°C)
▪ 2 εξόδους DIFF με ρυθμιζόμενα ζεύγη εξόδων LP-HSCL, LVDS, LVPECL, LVCMOS. 1MHz/500MHz (160MHz με λειτουργία LVCMOS)
▪ 3 εξόδους LVCMOS: 1MHz/160MHz
▪ Μέγιστο 8 εξόδους LVCMOS ως REF + 3 × SE + 2 × DIFF_T/C ως LVCMOS
▪ Υποστηρίζεται ρολόι χαμηλής ισχύος 32,768 kHz για όλα τα SE1 ̇ SE3
Εφαρμογές της 5P35023B-155NLGI8
▪ Γεννήτρια ρολογιού PCIe Gen1 ̇3
▪ Αντικατάστατα κρυστάλλων για καταναλωτικές εφαρμογές
▪ Έξυπνη συσκευή, φορητή
▪ Υπολογιστικές και καταναλωτικές εφαρμογές
▪ Εφαρμογές στον κλάδο των αυτοκινήτων (infotainment, dashboard, κάμερα/εικόνα, υπολογιστές, δικτύωση)
Περιβαλλοντικές και εξαγωγικές ταξινόμηση5P35023B-155NLGI8
ΑΤΡΙΒΟΥΤ | Περιγραφή |
Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
Το καθεστώς REACH | REACH Μη επηρεασμένη |
Εθνική Εθνική Εταιρεία | EAR99 |
HTSUS | 8542.39.0001 |
