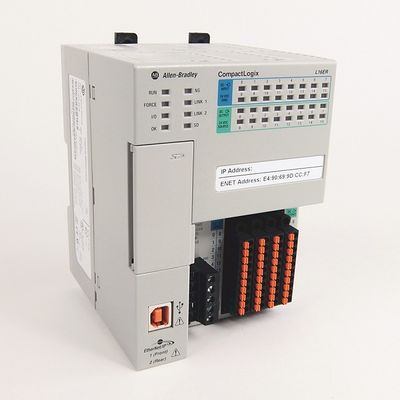

24V συνεχές ρεύμα 1769-L16ER-BB1B Άλλεν Bradley με τον ελεγκτή CompactLogix 384KB DI/O
Ελεγκτής CompactLogix 384KB DI/O
Περιγραφή προϊόντων 1769-L16ER-BB1B
Rockwell ControlLogix είναι ένα Rockwell σύστημα αυτοματοποίησης και ένα εξελικτικό σύστημα ελέγχου που σχεδιάζονται για τις μεγάλης κλίμακας εφαρμογές. Χαρακτηρίζει έναν ισχυρό επεξεργαστή και μια σειρά των εισαγωγών/των αποτελεσμάτων, που κάνουν το μια ιδανική επιλογή για μια ευρεία ποικιλία των βιομηχανικών εφαρμογών.
Ο άλλεν-Bradley 1769-L16ER-BB1B CompactLogix 5370 ενότητα επεξεργαστών L1 Ethernet, διπλό Ethernet με την ικανότητα DLR, μνήμη 384KB, 1 Χ USB που προγραμματίζει/που μεταφορτώνει το λιμένα, 2 λιμένες Χ EtherNet/IP, (16) ΣΥΝΕΧΕΊΣ ψηφιακές εισαγωγές 24V, (16) ΣΥΝΕΧΉ ψηφιακά αποτελέσματα 24V, I/O επέκταση 6 μέσω 1734 του ΣΗΜΕΊΟΥ I/O, 4 κόμβοι Ethernet IP, ΣΥΝΕΧΉΣ δύναμη 24V, I/O (1734) backplane ΣΗΜΕΊΟΥ χρήσεων, έρχεται με την κάρτα 1GB SD και μπορεί να υποστηρίξει μέχρι την κάρτα 2GB SD.
Τεχνικές παράμετροι 1769-L16ER-BB1B
| Ιδιότητες | 1769-L16ER-BB1B |
| Αποτελέσματα | 16 |
| Κατηγορία τάσης | 24V ΣΥΝΕΧΗΣ πηγή |
| Λειτουργούσα σειρά τάσης |
συνεχές ρεύμα 10… 28.8V 24V συνεχές ρεύμα nom |
| Καθυστέρηση παραγωγής, μακριά επάνω | 0,1 κα |
| Καθυστέρηση παραγωγής, προς μακριά | 0,1 κα |
| Από-κρατική διαρροή τρέχουσα, ανώτατος | 0,5 συνεχές ρεύμα μΑ @ 24V |
| -κρατικό ρεύμα, λ. | 1 μΑ ανά channe |
| Πτώση -κρατικής τάσης, ανώτατη | 0.6V συνεχές ρεύμα |
| Ρεύμα ανά σημείο, ανώτατο | 0.5A |
| Ρεύμα ανά ενότητα, ανώτατη | 3 Α |
| Ρεύμα κύματος ανά σημείο, ανώτατο | 1 Α για την κα 100 ανά σημείο, επαναλαμβανόμενο κάθε 2 s |
| Τάση απομόνωσης | 50V συνεχές ρεύμα (συνεχές), βασική μόνωση TypeTested στο εναλλασσόμενο ρεύμα 500V για τη δεκαετία του '60, σύστημα στην απομόνωση fieldNo μεταξύ των μεμονωμένων καναλιών |
| Απομονωμένες ομάδες | Κανένας |
| Πειραματική εκτίμηση καθήκοντος | 0,5 Α |
Εφαρμογές 1769-L16ER-BB1B
Rockwell Controllogix είναι ένα προηγμένο σύστημα ελέγχου από τον Άλλεν-Bradley, με τον πρότυπο αριθμό 1769-L16ER-BB1B.
CompactLogix 5370 και συμπαγές GuardLogix 5370 αριθμοί καταλόγων ελεγκτών
1769-L16ER-BB1B, 1769-L18ER-BB1B, 1769-L18ERM-BB1B, 1769-L18ERM-BB1BK, 1769-L19ER-BB1B, 1769-L19ER-BB1BK,1769-L24ER-QB1B, 1769-L24ER-QBFC1B, 1769-L24ER-QBFC1BK, 1769-L27ERM-QBFC1B, 1769-L30ER, 1769-L30ER-NSE, 1769-L30ERK, 1769-L30ERM, 1769-L30ERMK, 1769-L30ERMS, 1769-L33ER, 1769-L33ERK, 1769-L33ERM, 1769-L33ERMK, 1769-L33ERMS, 1769-L33ERMSK, 1769-L36ERM, 1769-L36ERMS, 1769-L37ERM, 1769-L37ERMK, 1769-L37ERMS, 1769-L37ERMSK, 1769-L38ERM, 1769-L38ERMK, 1769-L38ERMS, 1769-L38ERMSK
Ενσωματωμένη παροχή ηλεκτρικού ρεύματος 1769-L16ER-BB1B
| Ιδιότητες | 1769-L16ER-BB1B, |
| Σειρά τάσης εισαγωγής | συνεχές ρεύμα 10… 28.8V |
| Τάση εισαγωγής, nom | 24V συνεχές ρεύμα |
| Απαίτηση γραμμών (VDC), λ. | 30VA |
| Διαθέσιμο ΣΥΝΕΧΈΣ POINTBus backplane 5V ρεύμα | 1 ένα @ συνεχές ρεύμα 5V |
| Το ρεύμα σύρει @ το συνεχές ρεύμα 24V, δύναμη τομέων, ανώτατη | 3 Α (1) |
| Εισροή, ανώτατη | 10 Α |
| Απώλεια γραμμών γύρος-κατευθείαν | 10 κα… 10 s |
| Τρέχουσα ικανότητα λεωφορείων παραγωγής, ανώτατη | 0,1… 3 συνεχές ρεύμα Α @ 5V |
| Ρεύμα φορτίων, λ. | 300 μΑ |
| Διασκεδασμός δύναμης, ανώτατος | 12 W |
| Προστασία βραχυκυκλώματος |
Εσωτερική θρυαλλίδα Μη αναπληρώσιμος |
| Overvoltage προστασία | Ναι |
CompactLogix 5370 ελάχιστες απαιτήσεις διαστήματος ελεγκτών L1 1769-L16ER-BB1B
FAQ
Q: Ποια πιστοποίηση Rockwell Controllogix έχει;
Α: Έχει την πιστοποίηση CE.
Q: Ποια είναι η ελάχιστη ποσότητα διαταγής για Rockwell Controllogix;
Α: Η ελάχιστη ποσότητα διαταγής είναι 1.
Q: Ποιες είναι οι λεπτομέρειες συσκευασίας για Rockwell Controllogix;
Α: Οι λεπτομέρειες συσκευασίας είναι κιβώτιο χαρτοκιβωτίων.
Q: Ποιοι είναι οι όροι πληρωμής για Rockwell Controllogix;
Α: Οι όροι πληρωμής είναι TT.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
