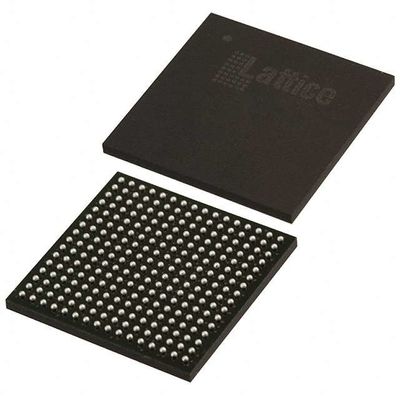

LCMXO2-4000HC-4FTG256C Πεδίο Προγραμματισμένη Πύλη Μαρί FPGA IC 206 94208 4320 256-LBGA
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Ενσωματωμένο | |
| FPGA (Field Programmable Gate Array) | |
| Δρ. | Η εταιρεία Lattice Semiconductor |
| Σειρά | MachXO2 |
| Συσκευή | Τραπέζι |
| Αριθμός LAB/CLB | 540 |
| Αριθμός λογικών στοιχείων/τμημάτων | 4320 |
| Συνολικά Μπιτ RAM | 94208 |
| Αριθμός εισόδων/εξόδων | 206 |
| Πρόσθετη τάση | 2.375V ~ 3.465V |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Θερμοκρασία λειτουργίας | 0 °C ~ 85 °C (TJ) |
| Πακέτο / Κουτί | 256-LBGA |
| Πακέτο συσκευής του προμηθευτή | 256-FTBGA (17x17) |
| Αριθμός βασικού προϊόντος | LCMXO2-4000 |
ΧαρακτηριστικάΔοκιμαστικό υλικό
• Υποστήριξη I/O για θερμή πρίζα
• Διαφορετική τερματισμός στο τσιπ
• Προγραμματισμένη λειτουργία άνω-κάτω
• Ευέλικτη ρολόι στο τσιπ
• Οκτώ βασικά ρολόγια
• Μέχρι δύο ρολόγια άκρων για υψηλής ταχύτητας διεπαφές I/O (μόνο πάνω και κάτω)
• Μέχρι δύο αναλογικά PLL ανά συσκευή με σύνθεση κλάσματικής n συχνότητας
∆ ευρύ φάσμα συχνοτήτων εισόδου (7 MHz έως 400 MHz)
• Μη πτητική, απεριόριστα αναδιαμορφώσιμη
• Άμεση ενεργοποίηση ∙ ενεργοποιείται σε μικροδευτερόλεπτα
• Μία λύση με ένα μόνο τσιπ
• Προγραμματισμό μέσω JTAG, SPI ή I2C
• Υποστηρίζει το προγραμματισμό υποβάθρου μη πτητικής μνήμης
• Προαιρετική διπλή εκκίνηση με εξωτερική μνήμη SPI
• Μεταμόρφωση TransFRTM
• Ενημέρωση λογικής στο πεδίο ενόσω λειτουργεί το σύστημα
• Ενισχυμένη υποστήριξη σε επίπεδο συστήματος
• Εναλλακτικές λειτουργίες: SPI, I2C, χρονόμετρος/μετρητής
• Οσκιλητής στο τσιπ με ακρίβεια 5,5%
• Μοναδικό TraceID για την παρακολούθηση του συστήματος
• Τρόπος προγραμματισμού μιας φοράς (OTP)
• Μία μονάδα τροφοδοσίας με εκτεταμένο εύρος λειτουργίας
• Σκανάρισμα ορίων του προτύπου IEEE 1149.1
• Προγραμματισμός στο σύστημα που συμμορφώνεται με το πρότυπο IEEE 1532
• Ευρύ φάσμα επιλογών πακέτων
• επιλογές πακέτων TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Επιλογές πακέτων μικρού αποτυπώματος
Τόσο μικρό όσο 2,5 mm x 2,5 mm
• Υποστηριζόμενη μετανάστευση πυκνότητας
• Προηγμένες συσκευασίες χωρίς αλογόνες
ΠεριγραφέςΔοκιμαστικό υλικό
Το Lattice παρέχει μια ποικιλία εργαλείων σχεδιασμού που επιτρέπουν την αποτελεσματική υλοποίηση σύνθετων σχεδίων χρησιμοποιώντας την οικογένεια συσκευών MachXO2.
Τα δημοφιλή εργαλεία σύνθεσης λογικής παρέχουν υποστήριξη βιβλιοθήκης σύνθεσης για το MachXO2.
Η συσκευή MachXO2 μπορεί να χρησιμοποιείται για την εκτύπωση των προτιμήσεων και των περιορισμών που καθορίζονται από τον χρήστη για την τοποθέτηση και τη διαδρομή του σχεδίου.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΔοκιμαστικό υλικό
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | 3Α991Δ |
| HTSUS | 8542.39.0001 |
