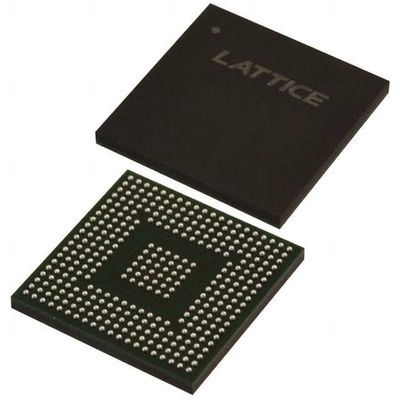

LCMXO2-4000HC-4BG332C Πεδίο Προγραμματιζόμενη Πύλη IC 274 94208 4320 332-FBGA
Τύπος | Περιγραφή |
Κατηγορία | Συμπλέκτες (IC) |
Ενσωματωμένο | |
FPGA (Field Programmable Gate Array) | |
Δρ. | Η εταιρεία Lattice Semiconductor |
Σειρά | MachXO2 |
Συσκευή | Τραπέζι |
Αριθμός LAB/CLB | 540 |
Αριθμός λογικών στοιχείων/τμημάτων | 4320 |
Συνολικά Μπιτ RAM | 94208 |
Αριθμός εισόδων/εξόδων | 274 |
Πρόσθετη τάση | 2.375V ~ 3.465V |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Θερμοκρασία λειτουργίας | 0 °C ~ 85 °C (TJ) |
Πακέτο / Κουτί | 332-FBGA |
Πακέτο συσκευής του προμηθευτή | 332-CABGA (17x17) |
Αριθμός βασικού προϊόντος | LCMXO2-4000 |
ΧαρακτηριστικάΑπαλλαγή από την εφαρμογή του κανονισμού (ΕΚ) αριθ. 396/2005
• Ενσωματωμένη και κατανεμημένη μνήμη
• Μέχρι 240 kbits sysMEMTM Embedded Block RAM
• Μέχρι 54 kbits Διανεμημένη μνήμη RAM
• Ειδική λογική ελέγχου FIFO
• Μνήμη Flash χρήστη στο τσιπ
• Μέχρι 256 kbits Flash μνήμης χρήστη
• 100.000 κύκλοι εγγραφής
• Πρόσβαση μέσω των διεπαφών WISHBONE, SPI, I2C και JTAG
• Μπορεί να χρησιμοποιηθεί ως PROM ή ως μνήμη Flash
• Προετοιμασμένη συγχρονική είσοδος/έξοδος
• Μητρώα DDR σε κυψέλες I/O
• Ειδική λογική ταχυτήτων
• 7:1 Προετοιμασία για Ε/Ε οθόνης
• Γενικά DDR, DDRX2, DDRX4
• Ειδική μνήμη DDR/DDR2/LPDDR με υποστήριξη DQS
• Υψηλής απόδοσης, ευέλικτος αποθηκευτικός μηχανισμός I/O
• Το προγραμματιζόμενο buffer sysIOTM υποστηρίζει ένα ευρύ φάσμα διεπαφών:
∆ LVCMOS 3.3/2.5/1.8/1.5/1.2
∆ΕΔΕΠ
∆ΕΠ
∆ιακομιστής:
¢ SSTL 25/18
∆ HSTL 18
Πληροφορίες για την ενεργοποίηση του Schmitt, ύστερεση έως 0,5 V
• Υποστήριξη I/O για θερμή πρίζα
• Διαφορετική τερματισμός στο τσιπ
• Προγραμματισμένη λειτουργία άνω-κάτω
ΠεριγραφέςΑπαλλαγή από την εφαρμογή του κανονισμού (ΕΚ) αριθ. 396/2005
Το Lattice παρέχει πολλά προ-σχεδιασμένα IP (Πνευματική Ιδιοκτησία) LatticeCORETM ενότητες, συμπεριλαμβανομένου ενός αριθμού
Με τη χρήση αυτών των διαμορφώσιμων λογισμικών
Οι χρήστες είναι ελεύθεροι να επικεντρωθούν στις μοναδικές πτυχές του σχεδιασμού τους, αυξάνοντας την παραγωγικότητά τους.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΑπαλλαγή από την εφαρμογή του κανονισμού (ΕΚ) αριθ. 396/2005
ΑΤΡΙΒΟΥΤ | Περιγραφή |
Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
Το καθεστώς REACH | REACH Μη επηρεασμένη |
Εθνική Εθνική Εταιρεία | 3Α991Δ |
HTSUS | 8542.39.0001 |
