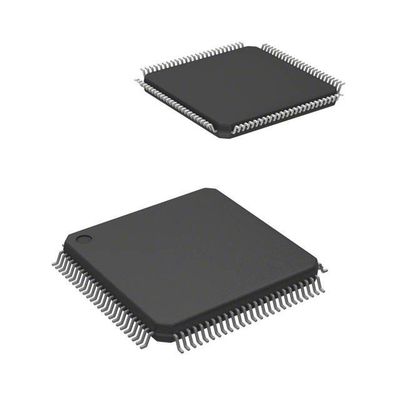

LCMXO2-2000HC-4TG144C Τσιπ ολοκληρωμένου κυκλώματος FPGA 111 I/O 144TQFP
Τύπος | Περιγραφή |
Κατηγορία | Συμπλέκτες (IC) |
Ενσωματωμένο | |
FPGA (Field Programmable Gate Array) | |
Δρ. | Η εταιρεία Lattice Semiconductor |
Σειρά | MachXO2 |
Συσκευή | Τραπέζι |
Αριθμός LAB/CLB | 32 |
Αριθμός λογικών στοιχείων/τμημάτων | 256 |
Αριθμός εισόδων/εξόδων | 55 |
Πρόσθετη τάση | 2.375V ~ 3.465V |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Θερμοκρασία λειτουργίας | -40 °C ~ 100 °C (TJ) |
Πακέτο / Κουτί | 100-LQFP |
Πακέτο συσκευής του προμηθευτή | 100 TQFP (14x14) |
Αριθμός βασικού προϊόντος | LCMXO2-256 |
ΧαρακτηριστικάΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
• Υψηλής απόδοσης, ευέλικτος αποθηκευτικός μηχανισμός I/O
• Το προγραμματιζόμενο buffer sysIOTM υποστηρίζει ένα ευρύ φάσμα διεπαφών:
∆ LVCMOS 3.3/2.5/1.8/1.5/1.2
∆ΕΔΕΠ
∆ΕΠ
∆ιακομιστής:
¢ SSTL 25/18
∆ HSTL 18
Πληροφορίες για την ενεργοποίηση του Schmitt, ύστερεση έως 0,5 V
• Υποστήριξη I/O για θερμή πρίζα
• Διαφορετική τερματισμός στο τσιπ
• Προγραμματισμένη λειτουργία άνω-κάτω
• Ευέλικτη ρολόι στο τσιπ
• Οκτώ βασικά ρολόγια
• Μέχρι δύο ρολόγια άκρων για υψηλής ταχύτητας διεπαφές I/O (μόνο πάνω και κάτω)
• Μέχρι δύο αναλογικά PLL ανά συσκευή με σύνθεση κλάσματικής n συχνότητας
∆ ευρύ φάσμα συχνοτήτων εισόδου (7 MHz έως 400 MHz)
• Μη πτητική, απεριόριστα αναδιαμορφώσιμη
• Άμεση ενεργοποίηση ∙ ενεργοποιείται σε μικροδευτερόλεπτα
• Μία λύση με ένα μόνο τσιπ
• Προγραμματισμό μέσω JTAG, SPI ή I2C
• Υποστηρίζει το προγραμματισμό υποβάθρου μη πτητικής μνήμης
• Προαιρετική διπλή εκκίνηση με εξωτερική μνήμη SPI
• Μεταμόρφωση TransFRTM
• Ενημέρωση λογικής στο πεδίο ενόσω λειτουργεί το σύστημα
• Ενισχυμένη υποστήριξη σε επίπεδο συστήματος
• Εναλλακτικές λειτουργίες: SPI, I2C, χρονόμετρος/μετρητής
• Οσκιλητής στο τσιπ με ακρίβεια 5,5%
• Μοναδικό TraceID για την παρακολούθηση του συστήματος
• Τρόπος προγραμματισμού μιας φοράς (OTP)
• Μία μονάδα τροφοδοσίας με εκτεταμένο εύρος λειτουργίας
• Σκανάρισμα ορίων του προτύπου IEEE 1149.1
• Προγραμματισμός στο σύστημα που συμμορφώνεται με το πρότυπο IEEE 1532
• Ευρύ φάσμα επιλογών πακέτων
• επιλογές πακέτων TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Επιλογές πακέτων μικρού αποτυπώματος
Τόσο μικρό όσο 2,5 mm x 2,5 mm
• Υποστηριζόμενη μετανάστευση πυκνότητας
• Προηγμένες συσκευασίες χωρίς αλογόνες
ΠεριγραφέςΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
Οι συσκευές MachXO2 παρέχουν κοινώς χρησιμοποιούμενες σκληρυμένες λειτουργίες, όπως ελεγκτής SPI, I2
Ελεγκτής C και χρονόμετρος
Οι συσκευές MachXO2-640/U και συσκευές υψηλότερης πυκνότητας παρέχουν επίσης τη μνήμη Flash User (UFM).
Το UFM μπορεί επίσης να χρησιμοποιεί ένα σύστημα διασύνδεσης με το οποίο μπορεί να συνδέεται το δίκτυο UFM με τη λογική του πυρήνα και τη διαδρομή μέσω μιας διεπαφής WISHBONE.
να έχουν πρόσβαση μέσω του SPI, I2
Οι θύρες C και JTAG.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
ΑΤΡΙΒΟΥΤ | Περιγραφή |
Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
Το καθεστώς REACH | REACH Μη επηρεασμένη |
Εθνική Εθνική Εταιρεία | EAR99 |
HTSUS | 8542.39.0001 |
