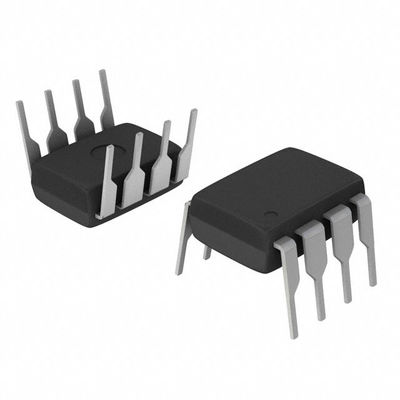

HCPL-2611-020E Λογικός εξόδου Optoisolator 10MBd Schottky Clamped 5000Vrms 15kV/μs
Τύπος | Περιγραφή |
Κατηγορία | Απομονωτικά |
Οπτικοαπομόνωση | |
Λογικοί εξωτερικοί οπτικοαπομονωτές | |
Κατασκευαστής | Η Broadcom Limited |
Σειρά | - |
Συσκευή | Τύπος |
Κατάσταση τμήματος | Ενεργός |
Αριθμός καναλιών | 1 |
Εισαγωγές - Σημείο 1/Σημείο 2 | 1/0 |
Τετάρτη | 5000Vrms |
Τροποποιημένη κατάσταση παροδικής ανοσίας (min) | 15 kV/μs |
Τύπος εισόδου | Δ.Σ. |
Τύπος εξόδου | Ανοιχτός συλλέκτης, Σότκι Κράμεντ |
ρεύμα - έξοδος / κανάλι | 50 mA |
Ποσοστό δεδομένων | 10MBd |
Καθυστέρηση πολλαπλασιασμού tpLH / tpHL (Max) | 100n, 100n |
Χρόνος άνοδος / πτώσης (τύπος) | 24n, 10n |
Η τάση - προς τα εμπρός (Vf) (τύπος) | 1.5V |
Τρέχον - συνεχές ρεύμα προς τα εμπρός (εάν) (μέγιστο) | 20mA |
Πρόσθετη τάση | 4.5V ~ 5.5V |
Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
Τύπος στερέωσης | Μέσα από την τρύπα |
Πακέτο / Κουτί | 8-DIP (0,300", 7,62mm) |
Πακέτο συσκευής του προμηθευτή | 8-DIP |
Αριθμός βασικού προϊόντος | HCPL-2611 |
ΧαρακτηριστικάHCPL-2611-020E
* 15 kV/μs ελάχιστη κοινή απόρριψη (CMR)
Το VCM= 1 kV για το HCNW2611, το HCPL-2611, το HCPL-4661, το HCPL-0611, το HCPL-0661
* Υψηλή ταχύτητα: 10 MBd τυπικά
* Συμφωνία LSTTL/TTL
* Ικανότητα χαμηλού ρεύματος εισόδου: 5 mA
* Εγγυημένη απόδοση εναλλασσόμενου και συνεχούς ρεύματος σε βιομηχανική θερμοκρασία: ∼40°C έως +85°C
* Διαθέσιμο σε συσκευασίες 8-Pin DIP, SOIC-8, widebody
* Στροβαρή έξοδος (μόνο προϊόντα με ένα κανάλι)
* Έγκριση ασφάλειας
∆ UL αναγνωρισμένο ∆ 3750 Vrms για 1 λεπτό και
5000 Vrms για 1 λεπτό ανά UL1577 CSA εγκεκριμένο
(5000 Vrms/1 λεπτό είναι για HCNW137/26X1
και επιλογή 020 [6N137, HCPL-2601/11/30/31,
Μόνο προϊόντα HCPL-4661]
️ IEC/EN/DIN EN 60747-5-5 εγκεκριμένο με:
Διάταξη 060
Δοκιμαστική μονάδα
Διάταξη 1 του κανονισμού (ΕΚ) αριθ. 1069/2009
* MIL-PRF-38534 ερμητική έκδοση διαθέσιμη
* (HCPL-56xx/66xx)
ΕφαρμογέςHCPL-2611-020E
* Απομονωμένος δέκτης γραμμής
* Διασύνδεση υπολογιστή-περιφερειακών συσκευών
* Διασύνδεση συστήματος μικροεπεξεργαστή
* Ψηφιακή απομόνωση για μετατροπή A/D, D/A
* Διακόπτηση τροφοδοσίας
* Απομόνωση εισόδου/εξόδου του οργάνου
* Απομάκρυνση της γραμμής
* Αντικατάσταση μετασχηματιστή παλμού
* Απομόνωση τρανζίστορ ισχύος σε κινητήρες
* Απομόνωση συστημάτων λογικής υψηλής ταχύτητας
Περιβαλλοντικές και εξαγωγικές ταξινόμησηHCPL-2611-020E
ΑΤΡΙΒΟΥΤ | Περιγραφή |
Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
Το καθεστώς REACH | REACH Μη επηρεασμένη |
Εθνική Εθνική Εταιρεία | EAR99 |
HTSUS | 8541.49.8000 |
