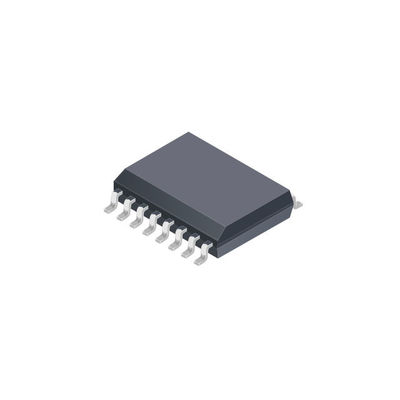

ACS733KLATR-40AB-T Ανιχνευτής ρεύματος 40A 1 κανάλι Διαφορετικό φαινόμενο Hall
Τύπος | Περιγραφή |
Κατηγορία | Αισθητήρες, μετατροπείς |
Αισθητήρες ρεύματος | |
Δρ. | Allegro MicroSystems |
Σειρά | - |
Συσκευή | Ταινία και τροχό (TR) |
Τραπέζια κόψιμο (CT) | |
Για τη μέτρηση | Επικεφαλής |
Τύπος αισθητήρα | Εφέ Hall, Διαφορετικό |
ρεύμα - ανίχνευση | 40Α |
Αριθμός καναλιών | 1 |
Αποδόσεις | Ρατιομετρική τάση |
Αισθησία | 33mV/A |
Συχνότητα | 1MHz |
Γραμμικότητα | ±0,5% |
Ακριβότητα | ±1,7% |
Πρόσθετη τάση | 3.14V ~ 3.46V |
Χρόνος απόκρισης | 200 σ.μ. |
Τρόπος παροχής ρεύματος (μέγιστο) | 35mA |
Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
Αξία | Αυτοκινητοβιομηχανία |
Ειδικότητα | ΑΕΚ-Q100 |
Πολαρισμός | Δίδυμη πορεία |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Πακέτο / Κουτί | 16-SOIC (0,295", 7,50 mm πλάτος) |
Πακέτο συσκευής του προμηθευτή | 16-SOIC |
Αριθμός βασικού προϊόντος | ΑΚΣ733 |
Χαρακτηριστικά του ACS733KLATR-40AB-T
• Αεροπορικά πιστοποιητικά AEC-Q100
• Μεγάλο εύρος ζώνης, αναλογική έξοδος 1 MHz
• Η ανίχνευση διαφοράς Hall απορρίπτει κοινά πεδία
• Η υψηλής μόνωσης συσκευή SOIC16 ευρείας διάταξης παρέχει γαλβανική μόνωση για εφαρμογές υψηλής τάσης
• Η ενσωματωμένη ασπίδα ουσιαστικά εξαλείφει την χωρητική ζεύξη από τον ρεύμα του αγωγού στο πεδίο πώλησης, καταστείλοντας σημαντικά τον θόρυβο εξόδου λόγω των υψηλών transients dv/dt
• Πρωταγωνιστική απόδοση θορύβου με σημαντικά βελτιωμένο εύρος ζώνης μέσω ιδιόκτητου σχεδιασμού ενισχυτή και φίλτρου
• Πιστοποιημένο UL60950-1 (έκδοση 2)
□ Ηλεκτρική ισχύς τάση = 3,6 kVRMS
□ Βασική εργασιακή τάση απομόνωσης = 616 VRMS
• Γρήγορη και εξωτερικά ρυθμιζόμενη ανίχνευση σφαλμάτων υπερεύματος
• 1 mΩ αντίσταση του πρωτογενούς αγωγού για χαμηλή απώλεια ισχύος και υψηλή ικανότητα αντοχής στο ρεύμα εισροής
• Επιλογές για λειτουργία ενιαίας τροφοδοσίας 3,3 V και 5 V
• Η τάση εξόδου είναι ανάλογη με το ρεύμα AC και DC
• Η ευαισθησία που έχει προσαρμοστεί από το εργοστάσιο και η τάση εξόδου σε ακινησία για καλύτερη ακρίβεια
• Σχεδόν μηδενική μαγνητική υστερέση
• Ρατιομετρική έξοδος από την τάση τροφοδοσίας
ΕφαρμογέςΑΚΣ733ΚΛΑΤΡ-40ΑΒ-Τ
Οι ACS732 και ACS733 είναι μια νέα γενιά ευρυζωνικών κυκλωμάτων αισθητήρων ρεύματος υψηλού εύρους ζώνης από την AllegroTM.και ακριβής λύση για τη μέτρηση ρεύματος υψηλής συχνότητας σε μετατροπείς συνεχούς ρεύματος και σε άλλες εφαρμογές ρεύματοςΤα ACS732 και ACS733 προσφέρουν υψηλή απομόνωση, υψηλή ζώνη ευρύτητας με ανίχνευση ρεύματος με βάση το φαινόμενο Hall με διαμορφώσιμη από τον χρήστη ανίχνευση σφαλμάτων υπερεύματος.
Τα χαρακτηριστικά αυτά τα καθιστούν ιδανικά για αντικατάσταση μετασχηματιστή υψηλής συχνότητας και μετασχηματιστή ρεύματος σε εφαρμογές που λειτουργούν σε υψηλές τάσεις.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΑΚΣ733ΚΛΑΤΡ-40ΑΒ-Τ
ΑΤΡΙΒΟΥΤ | Περιγραφή |
Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
Το καθεστώς REACH | REACH Μη επηρεασμένη |
Εθνική Εθνική Εταιρεία | EAR99 |
HTSUS | 8542.39.0001 |
